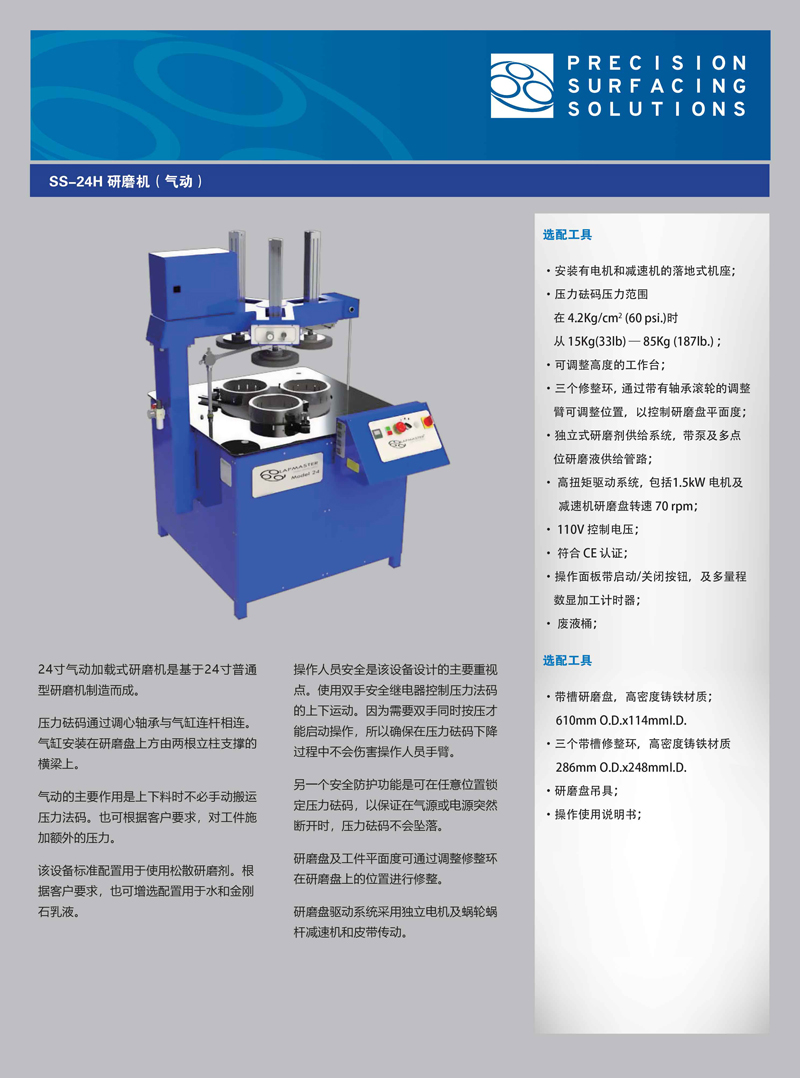

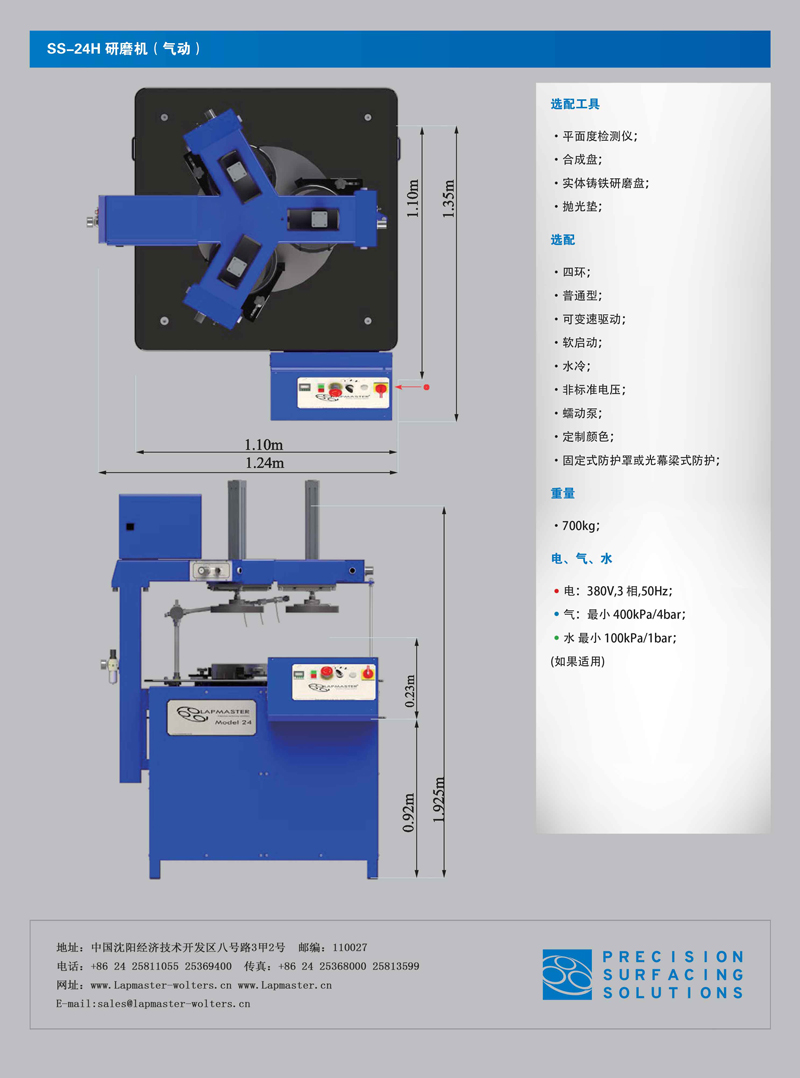

SS-24H研磨机（气动）

产品分类: 单面设备

产品描述:

24寸气动加载式研磨机是基于24寸普通型研磨机制造而成。

压力码通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方由两根立柱支撑的横梁上。

气动的主要作用是上下料时不必手动搬运压力法码。也可根据客户要求，对工件施加额外的压力。

该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。

咨询详情

24寸气动加载式研磨机是基于24寸普通型研磨机制造而成。
压力码通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方由两根立柱支撑的横梁上。
气动的主要作用是上下料时不必手动搬运压力法码。也可根据客户要求，对工件施加额外的压力。
该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。
操作人员安全是该设备设计的主要重视点。使用双手安全继电器控制压力法码的上下运动。因为需要双手同时按压才能启动操作，所以确保在压力码下降过程中不会伤害操作人员手臂。
另一个安全防护功能是可在任意位置锁定压力码，以保证在气源或电源突然断开时，压力码不会坠落。
研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。
研磨盘驱动系统采用独立电机及蜗轮蜗杆减速机和皮带传动。

选配工具
·安装有电机和减速机的落地式机座；
·压力砝码压力范围
在4.2Kg/cm²(60 psi.)时从 15Kg(33lb)—85Kg (187Ib.) ;
·可调整高度的工作台；
·三个修整环，通过带有轴承滚轮的调整臂可调整位置，以控制研磨盘平面度；
·独立式研磨剂供给系统，带泵及多点位研磨液供给管路；
·高扭矩驱动系统，包括1.5kW电机及减速机研磨盘转速70rpm；
·110V控制电压；
·符合CE认证；
·操作面板带启动/关闭按钮，及多量程数显加工计时器；
·废液桶；

选配工具
·带槽研磨盘，高密度铸铁材质；610mm 0.D.x114mml.D.
·三个带槽修整环，高密度铸铁材质286mm 0.D.x248mml.D.
·研磨盘吊具；
·操作使用说明书；

设备特点

24寸气动加载式研磨机是基于24寸普通型研磨机制造而成。
压力码通过调心轴承与气缸连杆相连。气缸安装在研磨盘上方由两根立柱支撑的横梁上。
气动的主要作用是上下料时不必手动搬运压力法码。也可根据客户要求，对工件施加额外的压力。
该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置用于水和金刚石乳液。
操作人员安全是该设备设计的主要重视点。使用双手安全继电器控制压力法码的上下运动。因为需要双手同时按压才能启动操作，所以确保在压力码下降过程中不会伤害操作人员手臂。
另一个安全防护功能是可在任意位置锁定压力码，以保证在气源或电源突然断开时，压力码不会坠落。
研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。
研磨盘驱动系统采用独立电机及蜗轮蜗杆减速机和皮带传动。
标准配置

选配工具
·安装有电机和减速机的落地式机座；
·压力砝码压力范围
在4.2Kg/cm²(60 psi.)时从 15Kg(33lb)—85Kg (187Ib.) ;
·可调整高度的工作台；
·三个修整环，通过带有轴承滚轮的调整臂可调整位置，以控制研磨盘平面度；
·独立式研磨剂供给系统，带泵及多点位研磨液供给管路；
·高扭矩驱动系统，包括1.5kW电机及减速机研磨盘转速70rpm；
·110V控制电压；
·符合CE认证；
·操作面板带启动/关闭按钮，及多量程数显加工计时器；
·废液桶；
设备配置

选配工具
·带槽研磨盘，高密度铸铁材质；610mm 0.D.x114mml.D.
·三个带槽修整环，高密度铸铁材质286mm 0.D.x248mml.D.
·研磨盘吊具；
·操作使用说明书；
