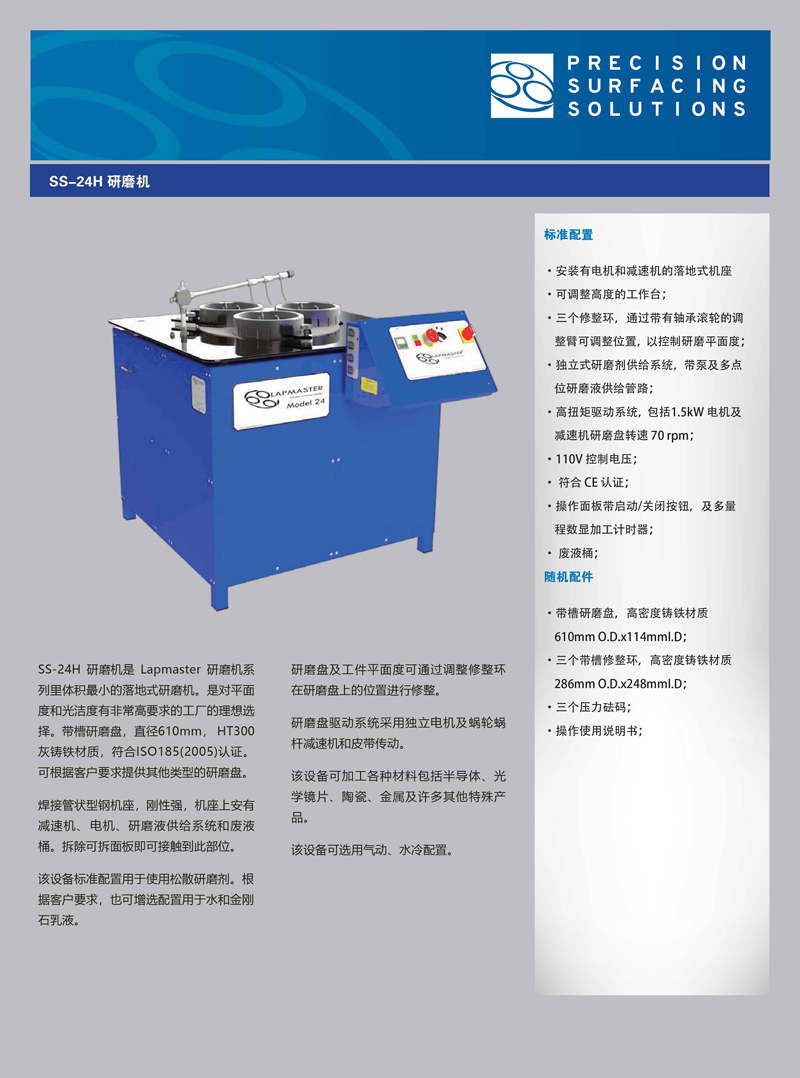

SS-24H研磨机

SS-24H研磨机


产品分类: 单面设备
产品描述:

SS-24H研磨机是Lapmaster研磨机系列里体积较小的落地式研磨机。是对平面度和光洁度有非常高要求的工厂的理想选择。带槽研磨盘,直径610mm,HT300灰铸铁材质,符合ISO185(2005)认证。可根据客户要求提供其他类型的研磨盘。

SS-24H研磨机是Lapmaster研磨机系列里体积较小的落地式研磨机。是对平面度和光洁度有非常高要求的工厂的理想选择。带槽研磨盘,直径610mm,HT300灰铸铁材质,符合ISO185(2005)认证。可根据客户要求提供其他类型的研磨盘。
焊接管状型钢机座,刚性强,机座上安有减速机、电机、研磨液供给系统和废液桶。拆除可拆面板即可接触到此部位。
该设备标准配置用于使用松散研磨剂。根据客户要求,也可增选配置用于水和金刚石乳液。
研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。
研磨盘驱动系统采用独立电机及蜗轮蜗杆减速机和皮带传动。
该设备可加工各种材料包括半导体、光学镜片、陶瓷、金属及许多其他特殊产品。
该设备可选用气动、水冷配置。
·安装有电机和减速机的落地式机座
·可调整高度的工作台;
·三个修整环,通过带有轴承滚轮的调整臂可调整位置,以控制研磨平面度;
·独立式研磨剂供给系统,带泵及多点位研磨液供给管路;
·高扭矩驱动系统,包括1.5kW电机及减速机研磨盘转速70rpm;
·110V控制电压;
·符合CE认证;
·操作面板带启动/关闭按钮,及多量程数显加工计时器;
·废液桶;

随机配件
·带槽研磨盘,高密度铸铁材质610mm 0.D.x114mml.D;
·三个带槽修整环,高密度铸铁材质286mm 0.D.x248mml.D;
·三个压力砝码;
·操作使用说明书;

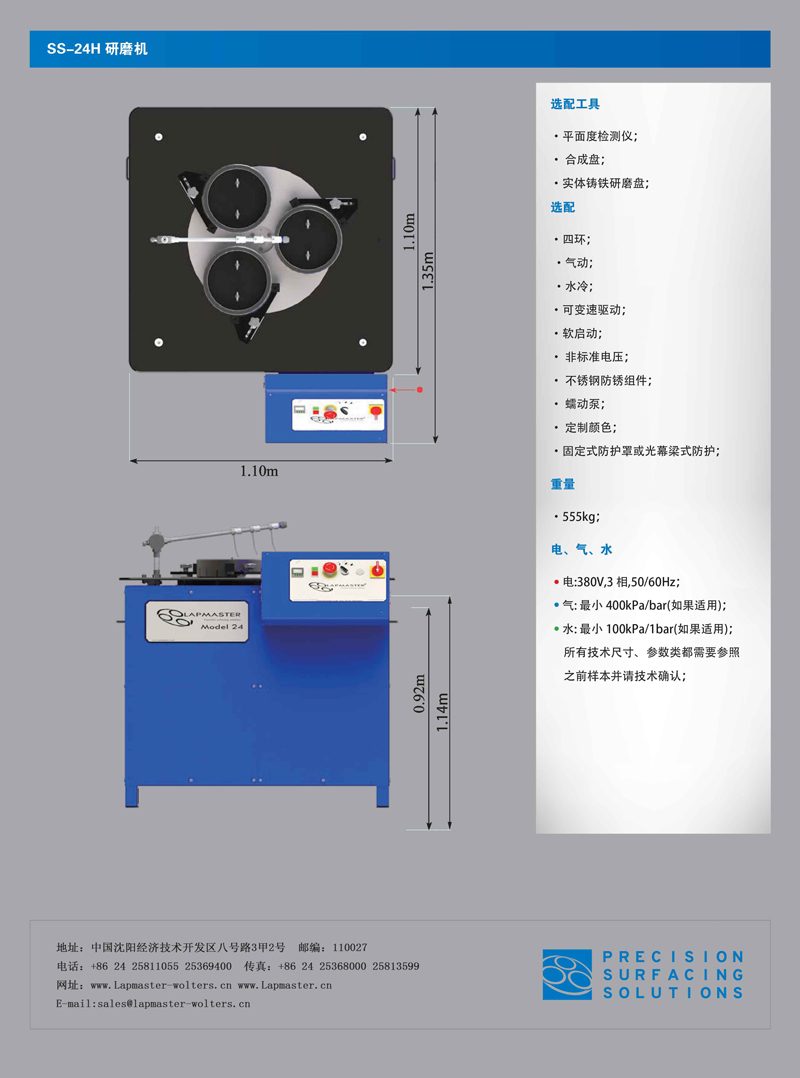

选配工具
·平面度检测仪;
·合成盘;
·实体铸铁研磨盘;
选配
·四环;
·气动;
·水冷;
·可变速驱动;
·软启动;
·非标准电压;
·不锈钢防锈组件;
·蠕动泵;
·定制颜色;
·固定式防护罩或光幕梁式防护;

重量
·555kg;

电、气、水
·电:380V,3相,50/60Hz;
·气:较小400kPa/bar(如果适用);
·水:较小100kPa/1bar(如果适用);
所有技术尺寸、参数类都需要参照之前样本并请技术确认;
  • 设备特点
    SS-24H研磨机是Lapmaster研磨机系列里体积较小的落地式研磨机。是对平面度和光洁度有非常高要求的工厂的理想选择。带槽研磨盘,直径610mm,HT300灰铸铁材质,符合ISO185(2005)认证。可根据客户要求提供其他类型的研磨盘。
    焊接管状型钢机座,刚性强,机座上安有减速机、电机、研磨液供给系统和废液桶。拆除可拆面板即可接触到此部位。
    该设备标准配置用于使用松散研磨剂。根据客户要求,也可增选配置用于水和金刚石乳液。
    研磨盘及工件平面度可通过调整修整环在研磨盘上的位置进行修整。
    研磨盘驱动系统采用独立电机及蜗轮蜗杆减速机和皮带传动。
    该设备可加工各种材料包括半导体、光学镜片、陶瓷、金属及许多其他特殊产品。
    该设备可选用气动、水冷配置。
  • 标准配置
    ·安装有电机和减速机的落地式机座
    ·可调整高度的工作台;
    ·三个修整环,通过带有轴承滚轮的调整臂可调整位置,以控制研磨平面度;
    ·独立式研磨剂供给系统,带泵及多点位研磨液供给管路;
    ·高扭矩驱动系统,包括1.5kW电机及减速机研磨盘转速70rpm;
    ·110V控制电压;
    ·符合CE认证;
    ·操作面板带启动/关闭按钮,及多量程数显加工计时器;
    ·废液桶;

    随机配件
    ·带槽研磨盘,高密度铸铁材质610mm 0.D.x114mml.D;
    ·三个带槽修整环,高密度铸铁材质286mm 0.D.x248mml.D;
    ·三个压力砝码;
    ·操作使用说明书;

    选配工具
    ·平面度检测仪;
    ·合成盘;
    ·实体铸铁研磨盘;
  • 设备配置
    选配
    ·四环;
    ·气动;
    ·水冷;
    ·可变速驱动;
    ·软启动;
    ·非标准电压;
    ·不锈钢防锈组件;
    ·蠕动泵;
    ·定制颜色;
    ·固定式防护罩或光幕梁式防护;

    重量
    ·555kg;

    电、气、水
    ·电:380V,3相,50/60Hz;
    ·气:较小400kPa/bar(如果适用);
    ·水:较小100kPa/1bar(如果适用);
    所有技术尺寸、参数类都需要参照之前样本并请技术确认;
