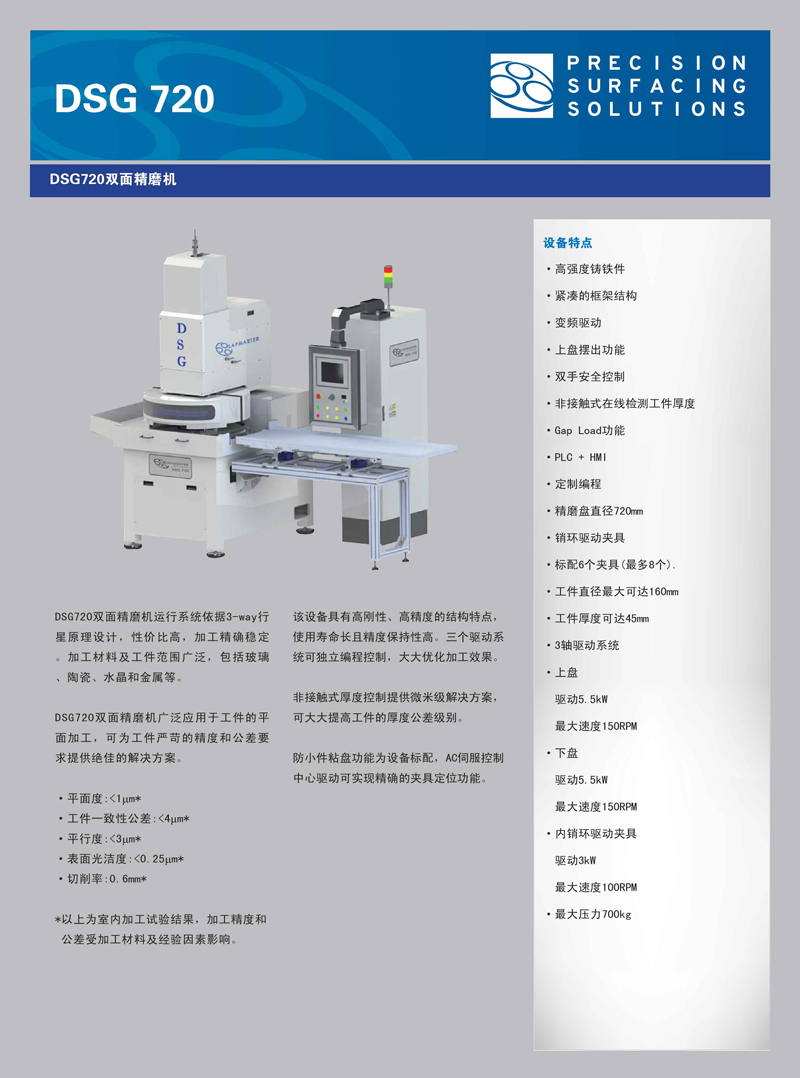

DSG720

DSG720


产品分类: 双面设备
产品描述:

DSG720双面精磨机运行系统依据3-way行星原理设计,性价比高,加工精确稳定加工材料及工件范围广泛,包括玻璃陶瓷、水晶和金属等。

DSG720双面精磨机广泛应用于工件的平面加工,可为工件严苛的精度和公差要求提供绝佳的解决方案。

该设备具有高刚性、高精度的结构特点,使用寿命长且精度保持性高。三个驱动系统可独立编程控制,大大优化加工效果。

非接触式厚度控制提供微米级解决方案,可大大提高工件的厚度公差级别。

防小件粘盘功能为设备标配,AC伺服控制中心驱动可实现精确的夹具定位功能。

·高强度铸铁件
·紧凑的框架结构
·变频驱动
·上盘摆出功能
·双手安全控制
·非接触式在线检测工件厚度
·Gap Load功能
·PLC +HMI
·定制编程
·精磨盘直径720mm
·销环驱动夹具
·标配6个夹具(最多8个)
·工件直径最大可达160mm
·工件厚度可达45mm
·3轴驱动系统
·上盘
- 驱动5.5kW
- 最大速度150RPM
·下盘
- 驱动5.5kW
- 最大速度150RPM
·内销环驱动夹具
- 驱动3kW
-最大速度100RPM
·最大压力700kg
  • 设备特点
    ·高强度铸铁件
    ·紧凑的框架结构
    ·变频驱动
    ·上盘摆出功能
    ·双手安全控制
    ·非接触式在线检测工件厚度
    ·Gap Load功能
    ·PLC +HMI
    ·定制编程
    ·精磨盘直径720mm
    ·销环驱动夹具
    ·标配6个夹具(最多8个)
    ·工件直径最大可达160mm
    ·工件厚度可达45mm
    ·3轴驱动系统
    ·上盘
    - 驱动5.5kW
    - 最大速度150RPM
    ·下盘
    - 驱动5.5kW
    - 最大速度150RPM
    ·内销环驱动夹具
    - 驱动3kW
    -最大速度100RPM
    ·最大压力700kg

产品推荐

DW288-S4
DW288-S4

工件尺寸:最大直径 8 英寸 ×420 毫米·优化砂浆切割液管理·在碳化硅(SiC)及 8 英寸半导体行业堪称同类最佳·适用于不同规格的多样化应用

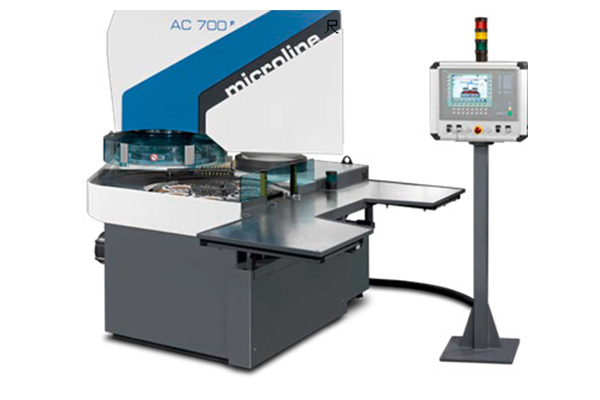

AC700-D
