四工位多轴布轮抛光机

四工位多轴布轮抛光机

产品分类: 特种设备
产品描述:

设备采用重型防震结构钢立式外罩设计，具有 4个整体安装的2kW（1.5HP）抛光主轴，布轮直径为300mm，转速范围为300-3,000rpm. 设备通过两个独立的5轴(X,  Y, Z, X2,和 C轴)制动器系统，每个轴上带有闭环伺服电机，提供灵活可靠的动作，编码器可反馈准确的位置、速度和加速度。 各轴上使用的精密滚珠丝杠提供直线动作，产生最小的摩擦力。

咨询详情
设备采用重型防震结构钢立式外罩设计，具有 4个整体安装的2kW（1.5HP）抛光主轴，布轮直径为300mm，转速范围为300-3,000rpm. 设备通过两个独立的5轴(X, Y, Z, X2,和 C轴)制动器系统，每个轴上带有闭环伺服电机，提供灵活可靠的动作，编码器可反馈准确的位置、速度和加速度。 各轴上使用的精密滚珠丝杠提供直线动作，产生最小的摩擦力。力反馈系统使用独立的X轴（X2）及PID回路控制，保证抛光盘对工件施加恒定压力。设备机身采用铝制框架防护罩加下部不锈钢围板进行灰尘防护。设备带有可燃粉尘管理系统，包括工件自动加湿功能。针对某些容易污染的直线导轨的自动润滑系统。
高压液体抛光蜡喷雾系统，及电子计量、可以供给4个喷枪用量的独立的抛光蜡桶，互锁安全门、快速断开机械卡盘式夹具（4），380 V / 50Hz电路系统。
4个独立5-轴数控伺服电机控制系统，可同时加工4个工件区域。
X, Y, Z, X2的精密滚珠丝杠及C轴上的精密旋转执行器执行线性及转动动作，产生最小摩擦力。
可准确反馈位置、速度及加速度的闭环编码器。
力反馈系统，使用独立的X轴（X2）及PID回路控制，保证抛光盘对工件施加恒定压力。
设备机身采用铝制框架防护罩加下部不锈钢围板进行灰尘防护。
液体抛光蜡高压喷淋系统，连同电子计量和泵送系统，通过中心抛光蜡桶可提供20台设备所需用量。
可燃粉尘管理系统，包括工件自动加湿功能
根据布轮磨损量自动调整抛光主轴转速，维持持续的切削量（SFM）
用于加工中固定工件的可快速断开的机械卡盘式夹具（4）
自动润滑系统 （直线导轨）
用于多个抛光轮定向的旋转（C）轴，
设备采用全封闭设计，安全门具有互锁功能。
涡流式冷风气枪，用于SUS设备抛光蜡的冷却
特殊的灰尘控制措施
  • 设备特点
    设备采用重型防震结构钢立式外罩设计，具有 4个整体安装的2kW（1.5HP）抛光主轴，布轮直径为300mm，转速范围为300-3,000rpm. 设备通过两个独立的5轴(X, Y, Z, X2,和 C轴)制动器系统，每个轴上带有闭环伺服电机，提供灵活可靠的动作，编码器可反馈准确的位置、速度和加速度。 各轴上使用的精密滚珠丝杠提供直线动作，产生最小的摩擦力。力反馈系统使用独立的X轴（X2）及PID回路控制，保证抛光盘对工件施加恒定压力。设备机身采用铝制框架防护罩加下部不锈钢围板进行灰尘防护。设备带有可燃粉尘管理系统，包括工件自动加湿功能。针对某些容易污染的直线导轨的自动润滑系统。
    高压液体抛光蜡喷雾系统，及电子计量、可以供给4个喷枪用量的独立的抛光蜡桶，互锁安全门、快速断开机械卡盘式夹具（4），380 V / 50Hz电路系统。
  • 标准配置
    4个独立5-轴数控伺服电机控制系统，可同时加工4个工件区域。
    X, Y, Z, X2的精密滚珠丝杠及C轴上的精密旋转执行器执行线性及转动动作，产生最小摩擦力。
    可准确反馈位置、速度及加速度的闭环编码器。
    力反馈系统，使用独立的X轴（X2）及PID回路控制，保证抛光盘对工件施加恒定压力。
    设备机身采用铝制框架防护罩加下部不锈钢围板进行灰尘防护。
    液体抛光蜡高压喷淋系统，连同电子计量和泵送系统，通过中心抛光蜡桶可提供20台设备所需用量。
    可燃粉尘管理系统，包括工件自动加湿功能
    根据布轮磨损量自动调整抛光主轴转速，维持持续的切削量（SFM）
    用于加工中固定工件的可快速断开的机械卡盘式夹具（4）
    自动润滑系统 （直线导轨）
    用于多个抛光轮定向的旋转（C）轴，
    设备采用全封闭设计，安全门具有互锁功能。
    涡流式冷风气枪，用于SUS设备抛光蜡的冷却
    特殊的灰尘控制措施

产品推荐

SS-36H研磨机
SS-36H研磨机

LapmasterWolters德国分公司生产的SS-36H研磨机是对平面度和光洁度有非常高要求的工厂的理想选择。带槽研磨盘，直径914mm，HT300灰铸铁材质，符合ISO185（2005）认证。可根据客户要求提供其他类型的研磨盘。焊接管状型钢机座，刚性强，机座上安有减速机、电机、研磨液供给系统和废液桶。移去可拆型面板即可接触到此部位。该设备标准配置用于使用松散研磨剂。根据客户要求，也可增选配置

产品详细

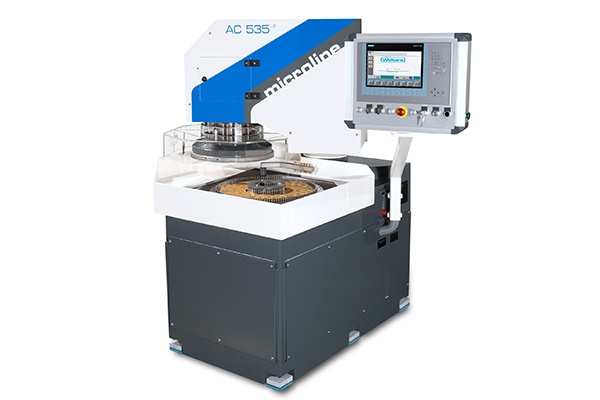

AC535
AC535

PETER WOLTERS AC 535 双面批量加工设备是针对高精密系列工件加工而设计。设备采用模块化设计，可作为精磨机、研磨机、珩磨机、去毛刺机及抛光机使用。

产品详细
AFM-FFH-3-4
AFM-FFH-3-4

LAPMASTER WOLTERS 对磨粒流加工（AFM）及自由珩磨（FFH）的进一步开发进行了投资。FFH加工是使用均匀分散在油灰似物质中的磨料。这种研磨料介质具有随孔型变化的独特的能力。该加工能够实现精密抛光、去毛刺及形成棱角半径，特别为需要达到一致的抛光表面的工件而设计，不论工件为何种形状。工件的内径的形状越特殊，AFM加工越容易。

产品详细

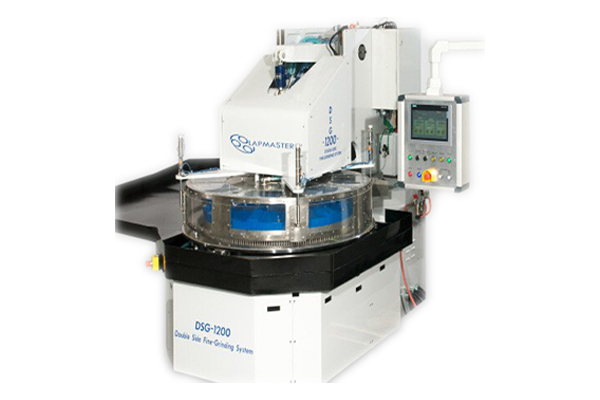

DSG1200
DSG1200

Lapmaster DSG系列双面精磨机运行系统依据3-way行星原理设计，性价比高，加工精确稳定。加工材料及工件范围广泛，包括玻璃、陶瓷、水晶和金属等。Lapmaster DSG系列双面精磨机广泛应用于工件的平面加工，可为工件严苛的精度和公差要求提供绝佳的解决方案。平面度: < 1μm *工件一致性公差: < 4μm *平行度: < 3μm *表面光洁度: < 0.25 μm *切削率: 0

产品详细
DW288-S4
DW288-S4

工件尺寸：最大直径 8 英寸 ×420 毫米·优化砂浆切割液管理·在碳化硅（SiC）及 8 英寸半导体行业堪称同类最佳·适用于不同规格的多样化应用

产品详细

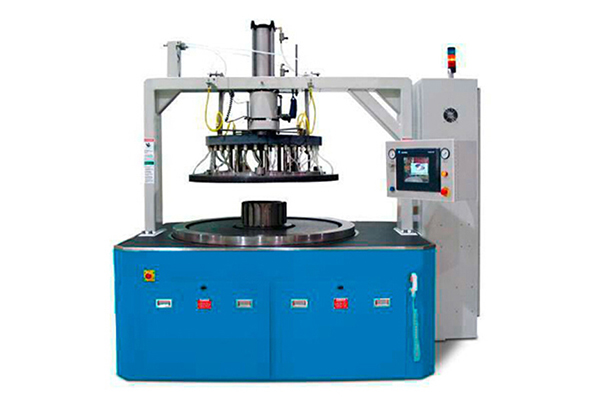

DSM_16B
